AVJ1939Recorder - Registratore su SDCard/USBKey dati J1939

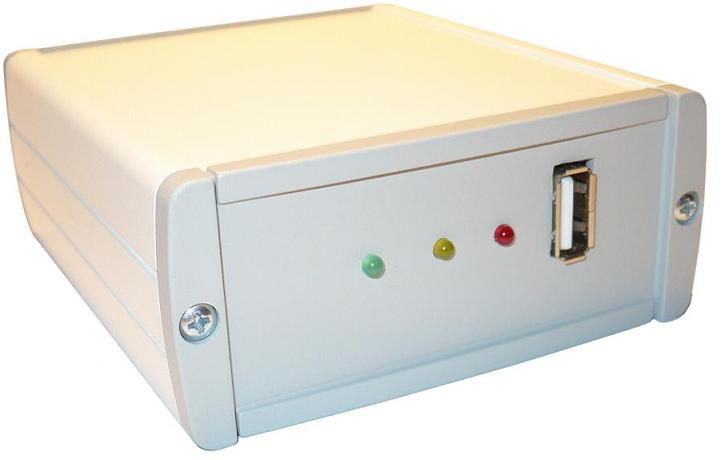

L’AVJ1939Recorder è un dispositivo da installare, in grado di leggere i valori che transitano nel sistema Canbus con protocollo J1939 oppure FMS Standard, e registrare i dati in memoria di massa (USB Key oppure SD Card). AVJ1939Recorder è il device Hardware per la collezione dati nella soluzione AVTruckLog .
FMS Standard è un protocollo definito dai maggiori costruttori di veicoli, quindi AVJ1939Recorder è interfaciabile ai più comuni mezzi di trasporto ( da verificare comunque prima la compatibilità).

L’utilizzo del motore viene monitorato grazie alla scansione dei seguenti parametri:
  • Livello
  • Giri motore [RPM]
  • Coppia
  • Velocità TC01
  • Posizione pedale acceleratore
  • Temperatura motore
  • Consumo medio
  • Consumo istantaneo
  • Odometro
  • Litri carbuarante consumato
  • Velocità alla ruota
I dati campionati con un tempo di campionamento di 1 sec, vengono salvati con data e ora del campionamento (crono datati), informazione necessaria per effettuare la successiva corretta ricostruzione degli eventi.La registrazione avviene su supporto fisico standard SD Card oppure USB Key a seconda del modello prescelto
Installazione

Semplice collegamento “Fai-da-Te”, alimentazione al modulo e una clip per leggere i dati Canbus dal mezzo senza effettuare interventi invasivi, e preservandone l’integrità originale del mezzo. È possibile installare AVJ1939Recorder nel mezzo attraverso 2 possibili alternative:

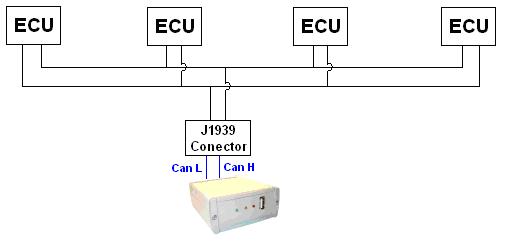

a) La prima soluzione , attraverso una connessione cablata tra AVJ1939Recorder ed il connettore J1939 del camion, oppure direttamente nel bus attraverso morsetti ruba corrente

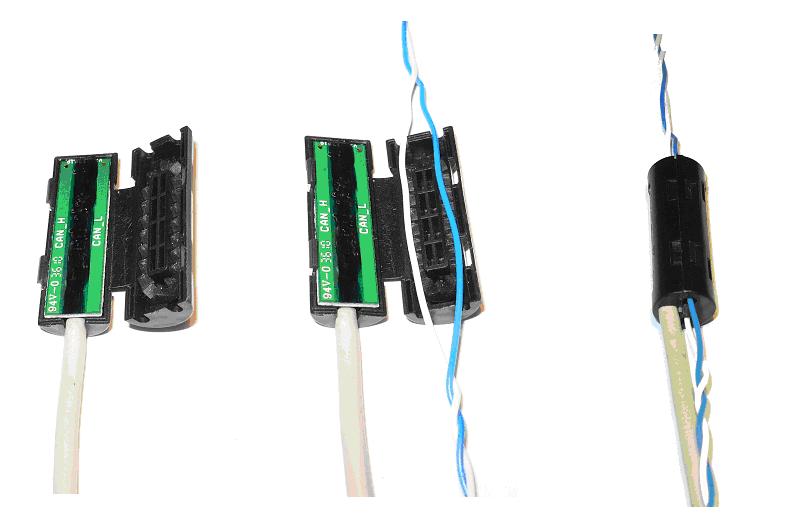

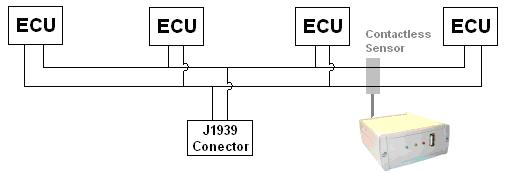

b) La seconda soluzione attraverso un sensore di lettura senza contatto; questa soluzione permette l'isolamento elettrico tra il cavo originale e la AVJ1939Recorder, impossibile l'interferenza con il primo equipaggiamento.

Per installare trovare le linee di comunicazione can bus ( solitamente cavo intrecciato) e inserire la clip. Utilizzare il AVJ1939Configurator per verificare la corretta installazione e la raccolta dei dati sul bus.

AVJ1939Configurator

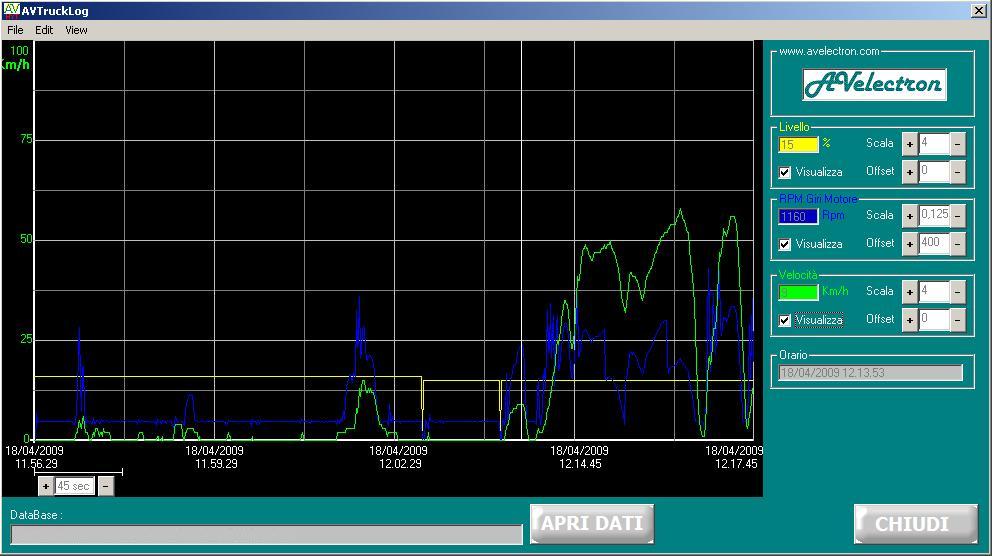

Per facilitare l’installazione nel mezzo, è utile utilizzare il software AVJ1939Configurator , grazie al quale potrete effettuare le seguenti operazioni:
  • Lettura dati in realtime da Canbus
  • Impostazione Real Time Clock
Durante l’installazione del modulo, è possibile effettuare l’analisi dei parametri rilevati utilizzando il cavetto USB in modalità bridge. La modalità è semplicemente configurabile, inserendo nell’intermezzo il bridge tra modulo AVJ1939Recorder ed il connettore verso veicolo. L’impostazione dell’orologio-calendario è necessaria essendo presente una unità RTC interna con una propria frequenza di funzionamento.
