AVSDLog - Logger SD Card

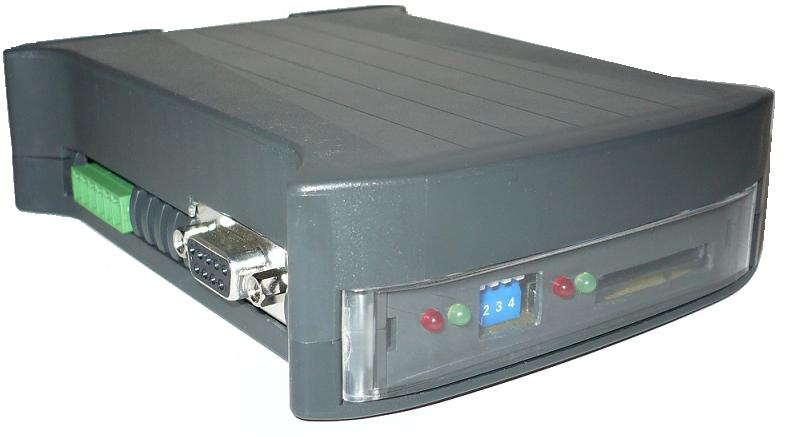

L'AVSDLog é un apparecchio che potrebbe essere

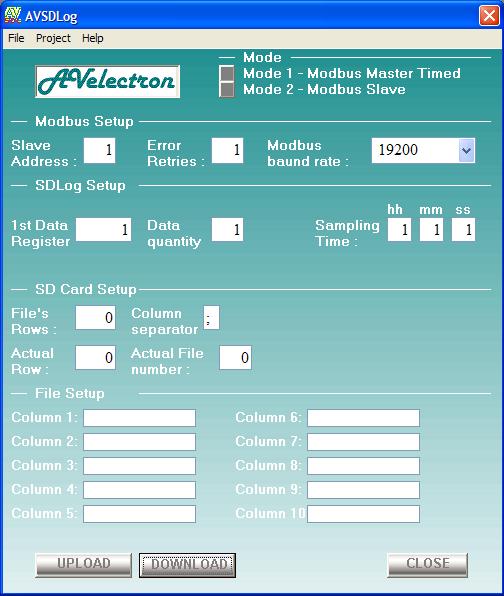

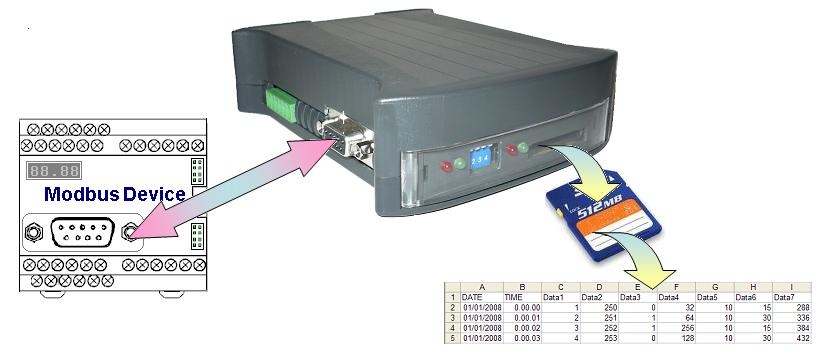

utilizzato in macchinari per il controllo di processo, oppure in stazioni remote, per effettuare il Log di valori provenienti dal campo su SD Card. La scheda impostabile in diverse modalità operative, dialoga in Modbus con il dispositivo cui deve scambiare i dati, e dopo averli acquisiti salva nell'SD Card sotto forma di file .csv i valori registrati. Un esempio pratico potrebbe essere il seguente: Collegato ad un PLC (Modbus Slave) l'AVSDLog funge da Master Modbus e si imposta un tempo di campionamento di 3 secondi.Allo scadere del timer interno, l'AVSDLog richiede allo Slave 10 Holding Register a partire da un indirizzo specifico. I valori ricevuti vengono salvati su file .csv quindi leggibili con un foglio elettronico per effettuare elaborazioni o letture successive. Nel caso di errore persistente, viene attivata un'uscita tramite relé per avvisare il malfunzionamento. Con l'apposito software , alcuni parametri di funzionamento e di comunicazione sono personalizzabili. Per le particolari spiegazioni, effettuate tranquillamente il download dell'help. Download :Download help AVSDLog Essendo interamente personalmente sviluppato, altre possibili configurazioni o elaborazioni sono customizzabili secondo esigenza. |
